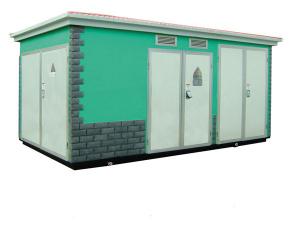

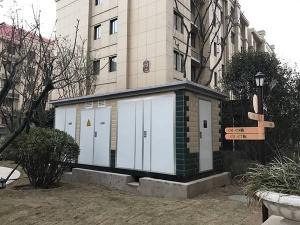

箱式变电站，又叫预装式变电所或预装式变电站。是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

原理

箱式变电站（简称箱变）是一种把高压开关设备配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。它适用于额定电压10/0.4KV三相交流系统中，作为线路和分配电能之用。

与同容量的欧式箱变相比较，美式箱变的结构更为合理。由于欧式箱变是将变压器及普通的高压电器设备装于同一个金属外壳箱体中，变压器室温很高，引起散热困难，影响出力；另一方面在箱体中采用普通的高压负荷开关和熔断器、低压开关柜，所以欧式箱变体积较大。美式箱变与欧式箱变结构上不一样。从布置上看，其低压室、变压器室、高压室不是目字型布置，而是品字型布置。从结构上看，这种箱式变分为前、后两部分前面为高、低压操作间隔，操作间隔内包括高低压接线端子，负荷开关操作柄，无载调压分节开关，插入式熔断器，油位计等；后部为注油箱及散热片，将变压器绕组、铁芯、高压负荷开关和熔断器放入变压器油箱中。

避雷器也采用油浸式金属氧化物避雷器。变压器取消油枕，采取油加气隙体积恒定原则设计密封式油箱，油箱及散热器暴露在空气中，没有散热困难。低压断路器采用塑壳断路器作为主断路器及出线断路器。由于结构简化，这种箱式变电站的占地面积和体积大大减小，由于其体积很小再加上只是一侧开门，其所需占地面积仅是欧式箱变的1/4，体积仅为同容量欧式箱变的1/5-1/3。美式箱变高压侧采用熔断器保护，低压侧采用塑壳自动空气断路器保护，与中国10kV配变保护方式相同。高压熔断器保护变压器内部故障，自动空气断路器保护低压侧线路的过电流、短路、欠电压故障。美式箱变存在的缺点。由于负荷开关浸在油里，油被电弧碳化、分解，产生乙炔等有害气体，使得性能下降，曾发生事故。看不到明显断开点，检修不方便。因为美国低压保护及计量方式与中国不同，美式箱变本身不带低压保护和计量。为满足国内用户的需要，国产箱变在低压侧加装低压配电柜。由于箱式变长期处于太阳的直晒下，影响塑壳断路器的散热，使得断路器不能正常开断负载及短路电流，易引发高压侧故障。

分类

美式箱变

箱式变电站的型式可以分为普通和紧凑型两类。普通型箱式变电站有ZBW型和XWB型等，紧凑型箱式变电站有ZB1—336型和GE箱式变电站等。箱式变电站10KV配电装置不用断路器，常用的有FN5—10型或FN7—10型负荷开关加熔断器和环网供电装置，并从邻近架空线支接到变压器高压端。根据产品结构不同及采用元器件的不同，分为欧式箱变和美式箱变两种典型风格。

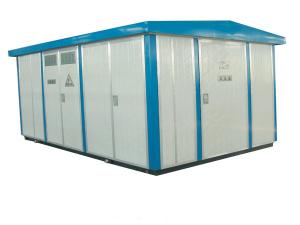

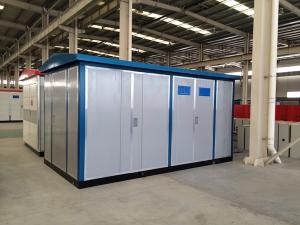

ZBW型箱式变电站

ZBW-10/0.4KV型户外组合式变电站是由高压室、变压器室、低压室三者组成一体的预装式成套变配电设备。适用于环网、双线、终端供电方式，且三种方式互换性极好。进线方式采用电缆。高压室采用*可靠的紧凑设计，具有*的防误操作连锁功能，可靠性高，操作检修方便。高压室可兼容终端负荷开关、空气环网开关、SF6环网柜等。Satons变压器可采用油浸式变压器、干式变压器。变压器室采用温度控制，可采用自然通风或*部强迫通风。低压室设有计量和无功补偿，可根据用户需要设计二次回路及出线数，满足不同需要。

GE箱式变电站

GE箱式变电站与国内组合式箱式变电站的不同之处在于，它是在变压器的基础上发展而形成的。GE箱式变电站将变压器芯体，高压负荷开关，熔断器等设备结构简化，放入同一注油铁箱中。体积小，结构紧凑，占地面积仅为国内同容量箱式变电站的1/3左右。全密封、全*缘结构，无须*缘距离，可靠地保证人身安全。高压电缆接入*缘性能良好的套管，套管与肘型电缆插头相接，将带电部分密封在*缘体内。肘型电缆插头可以在变压器满载状况下进行带电插拔，起相当于负荷开关的作用，其品种比较多，具体应用时需要谨慎选择。在箱体外壳上焊有一些壁挂，用于固定支座式*缘套管接头，当拔下肘型电缆插头时可插到支座式套管接头上。

欧美箱式变电站类别

（一）拼装式变电站。拼装式变电站将高、低压成套装置及变压器装入金属箱体，高、低压配电装置间还留有操作走廊。这种型式的箱式变体积较大，已较少使用。

（二）组合装置型变电站。组合装置型变电站的高、低压配电装置不使用现有的成套装置，而是将高、低压控制、保护电器设备直接装入箱内，使之成为一个整体。由于总体设计是按免维护型考虑的，箱内不需要操作走廊。这样可以减小箱式变的体积，这种型式是欧式箱变，是普遍采用的型式。

（三）一体型变电站。一体型变电站就是所谓的美式箱变。它是在简化高、低压控制、保护装置的基础上，将高、低压配电装置与变压器主体一齐装入变压器油箱，使之成为一个整体。这种型式的箱式变体积更小，其体积近似于同容量的普通型油浸变压器。仅为同容量欧式箱变体积的1/3左右。

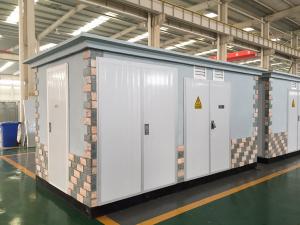

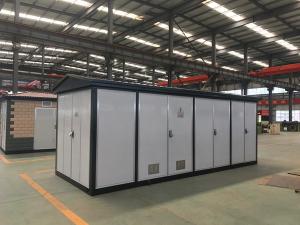

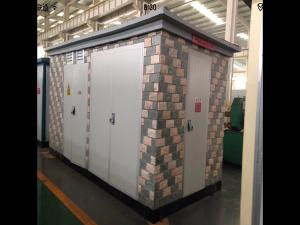

组合、箱式变电站

1、6⑽/0.4(0.7）kV预装（组合、箱式）变电站

2、矿用组合（箱式）变电站

3、6⑽/0.4kV预装（组合、箱式）变电站

4、35/6⑽kV组合(箱式）变电站

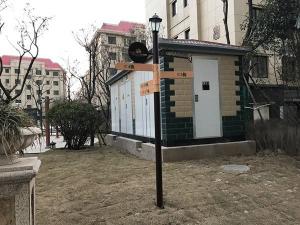

进线方式可采用电缆线或架空*缘线，按照使用环境和不同用途任意选择。作为公用箱式变电站时，箱式变电站的低压出线视变压器容量而定，一般不超过4回，*多不超过6回，也可以一回总出线，到临近的配电室再进行分支供电。作为独立用户用箱式变电站时，可以采用一回路供电。
